WTR10-水位计雷达

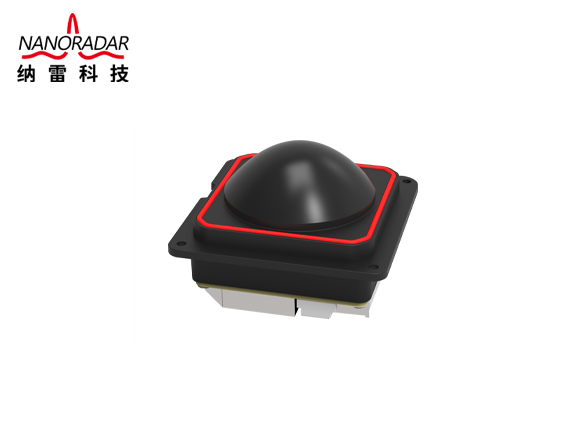

WTR10雷达是纳雷科技自主研发的一款60GHz雷达水位计，采用FMCW技术，测量距离0.1~30米，测量精度3mm。WTR10采用透镜天线设计，波束角度为6°*6°，可有效的过滤应用环境中的杂波干扰，测量结果更加精准稳定。产品功耗低、体积小、重量轻、不受温度、气压、泥沙、灰尘、河流污染物、水面漂浮物、空气等环境因素的影响，具备良好的可靠性、易用性。
所属系列：
60GHz MMW radar
应用场景：
可满足江河、湖泊、潮汐、水库等多领域应用需求。
基础特征：

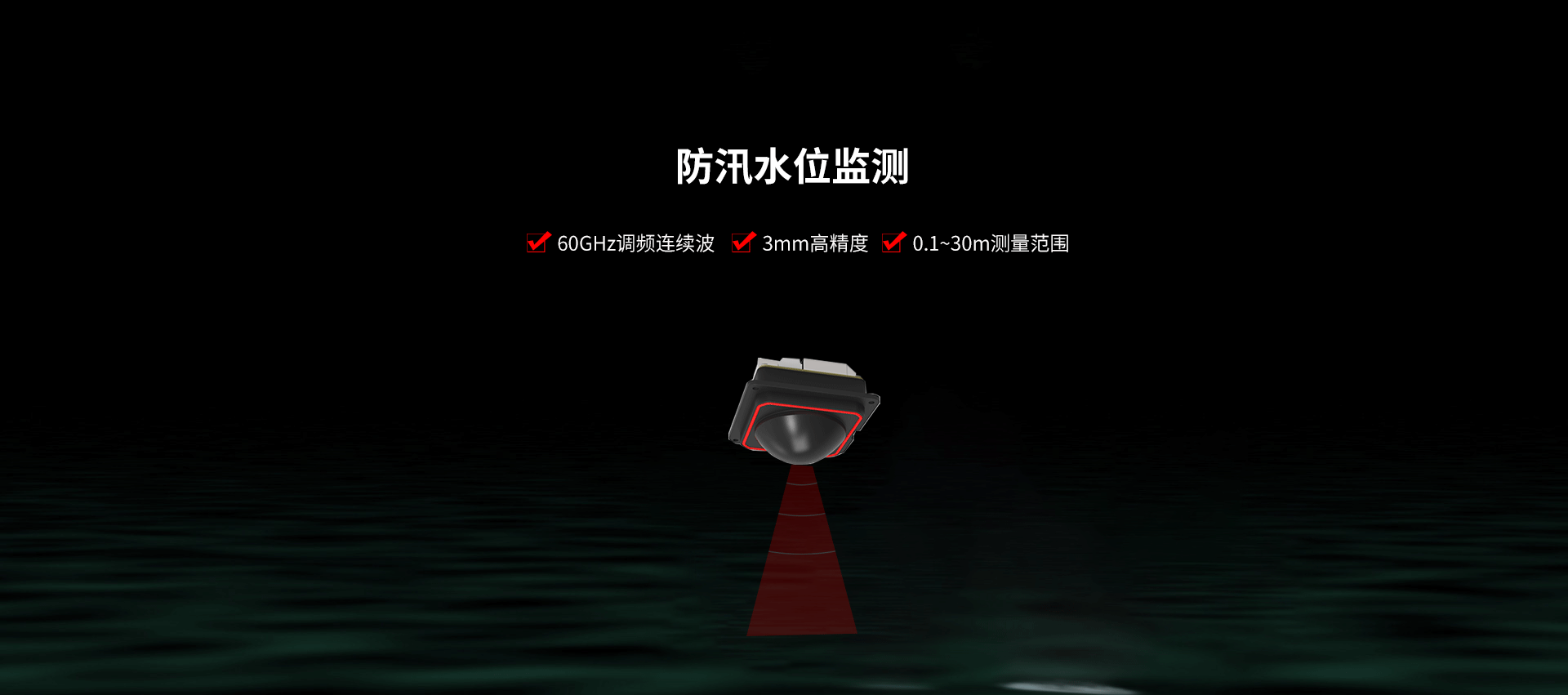

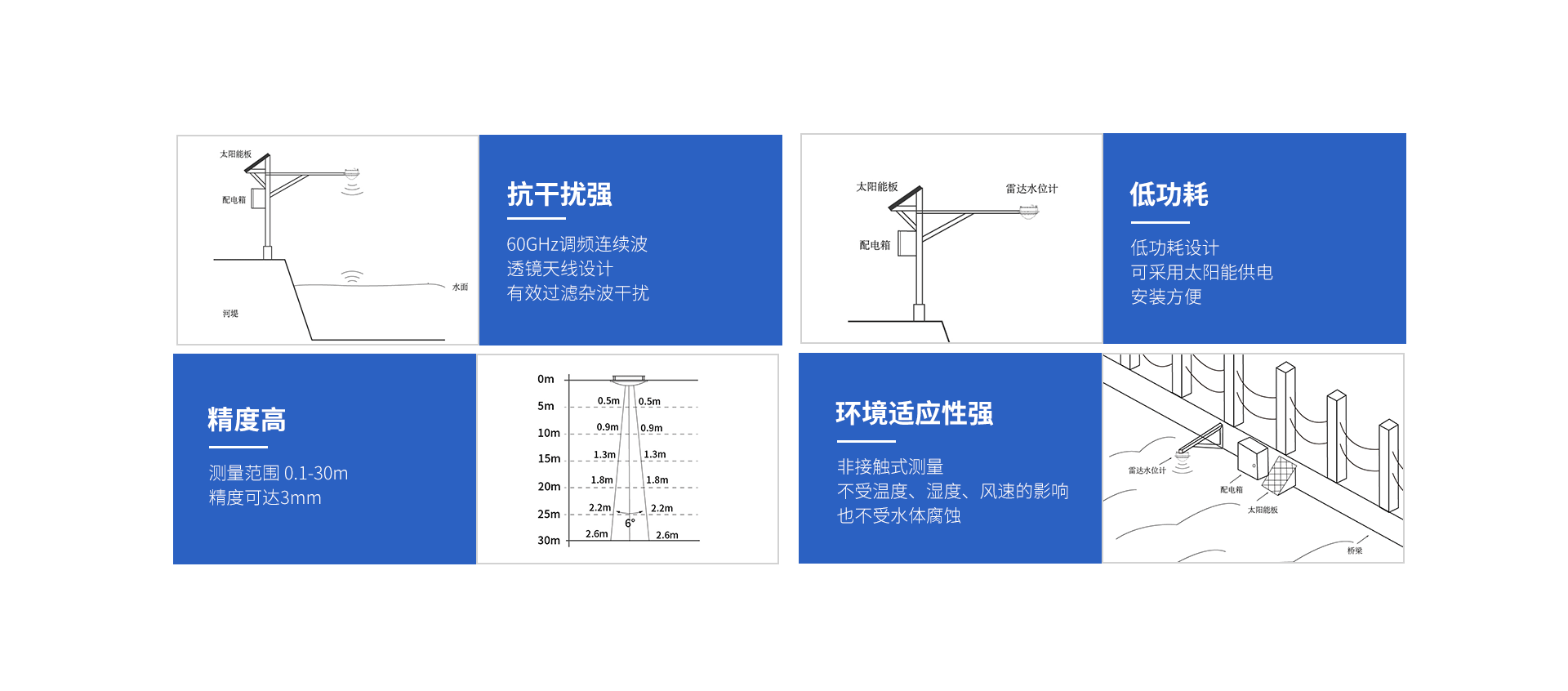

60GHz连续调频波，透镜天线设计，有效过滤杂波干扰;
测量范围0.1-30m，精度可达3mm;
低功耗设计，可采用太阳能供电，安装方便;

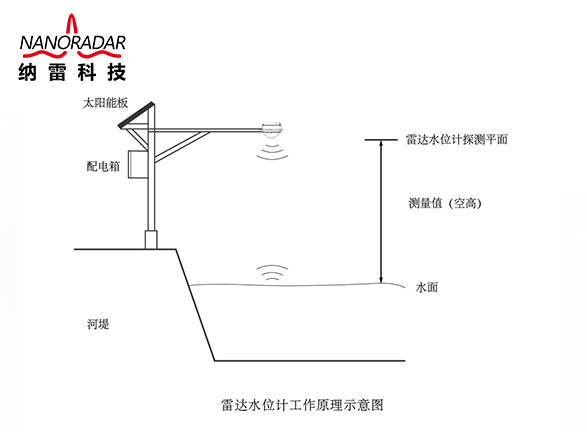

非接触式测量，不受环境温度和湿度影响，也不受水体腐蚀;

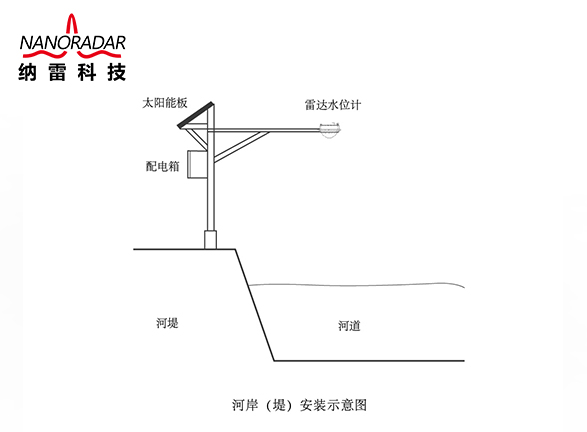

用于明渠、河道、灌渠、地下排水管网、防汛等场合进行非接触式液位测量;
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 系统特性 | |||||
| 功耗 | 61.2 | 64 | GHz | ||
| 发射功率（EIRP） | 12V DC |
|
1 | 2 | mA |
| 调制方式 | 12dBm(RFout)+27dBi(ANTgain) | ||||
| 检测介质 | 水 | Hz | |||
| 外部接口 | RS485 | ||||
| 测距测速特性 | |||||
| 测量范围 | @0 dBsm | 0.1 | 30 | m | |
| 测量精度 | 10m内 | -3 | +3 | mm | |
| 天线特性 | |||||
| 波束宽度 | 方位面（-6dB） | 6 | deg | ||
| 俯仰面（-6dB） | 6 | deg | |||
| 其他特性 | |||||
| 工作电压 |
|
12 |
|
V DC | |
| 工作温度 | -40 |
|
70 | ℃ | |
| 尺寸 | 长x宽x高 | 62×62×42 | mm | ||
