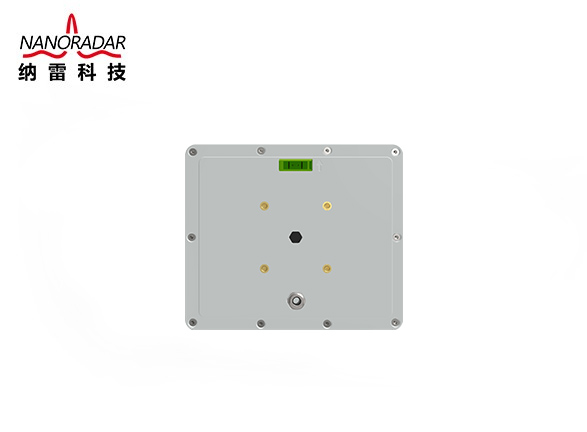

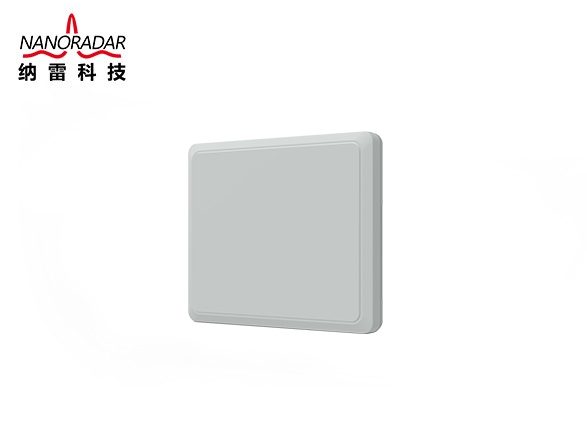

TSR10测速雷达是湖南纳雷科技有限公司研发的一款24GHz交通测距测速雷达,采用窄波束,仅覆盖单个车道,避免相邻车道干扰,具有测距功能、确保各类车辆精准定位触发,可以满足卡口系统单车道测速及流量监测应用需求。
24GHz MMW radar
卡口系统、测距测速、流量监测
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
系统特性 | |||||
发射频率 | 24.10 | GHz | |||
发射功率(EIRP) | 20 | dBm | |||
调制方式 | FMCW | ||||
响应时间 | 20 | ms | |||
发射频率误差 | -45 | 45 | MHz | ||
功耗 | @12V DC 25℃ | 1.6 | W | ||
通信接口 | RS485/RS232/高低电平/Wi-Fi | ||||
检测特性 | |||||
测速范围 | 5 | 300 | km/h | ||
测速精度 | -1 | 0 | km/h | ||
方向 | 可区分来向、去向 | ||||

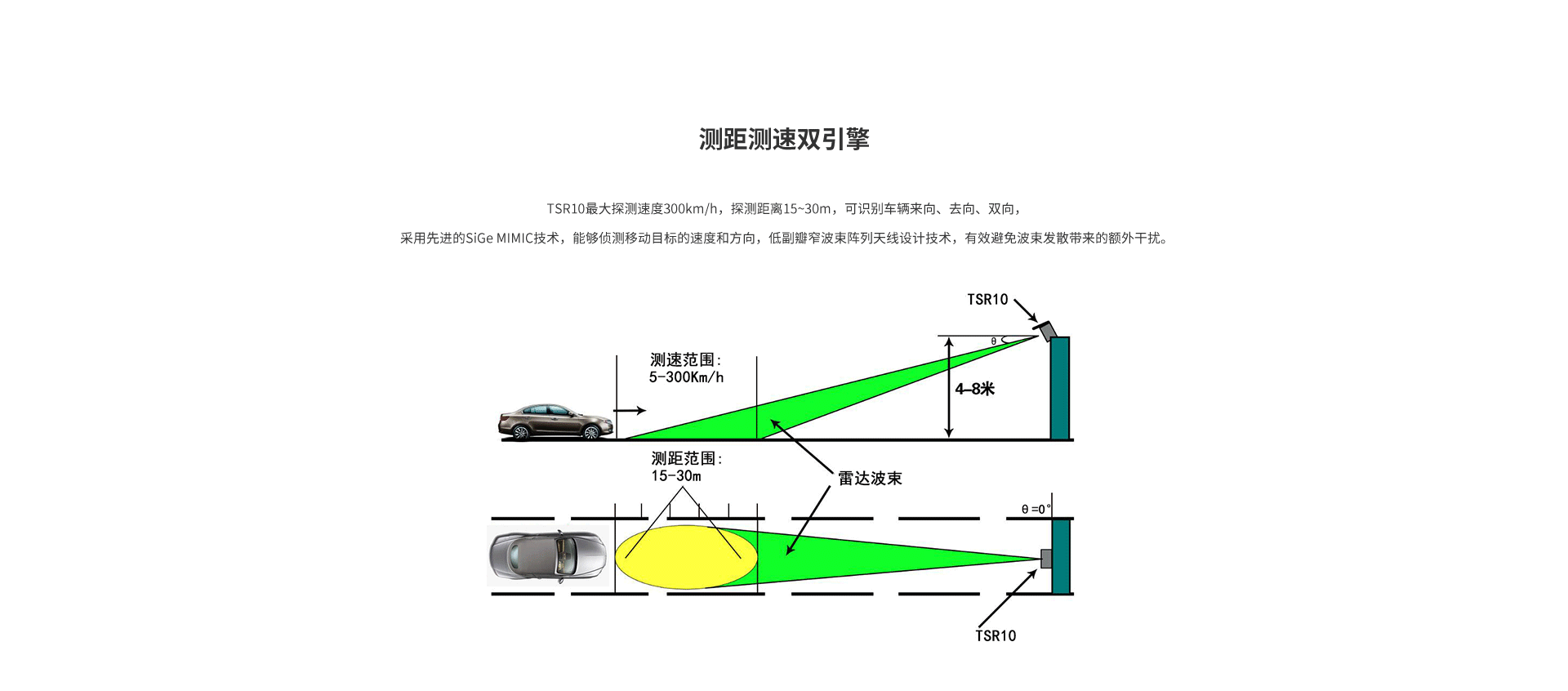

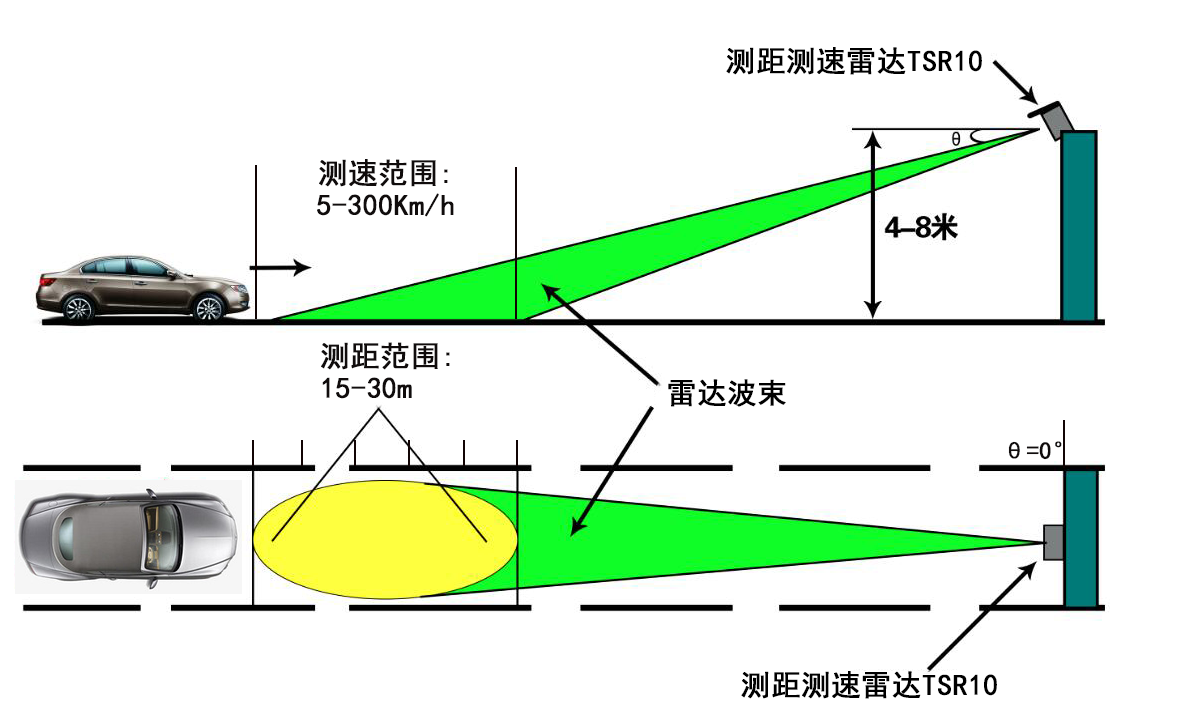

测距范围 | 15 | 30 | m | ||
测距精度 | ±0.5 | m | |||
天线特性 | |||||
波束宽度/TX | 方位面(-6dB) | 5.5 | 7 | deg | |
俯仰面(-6dB) | 6 | 7.5 | deg | ||
其他特性 | |||||
工作电压 |
|
12 |
|
V DC | |
工作电流 | 0.17 | A | |||
工作温度 | -40 | 85 | ℃ | ||
工作湿度 | 5% | 95% | ℃ | ||
尺寸 | 198×169×42 | mm | |||
防护等级 | IP66 |
