桥梁主动防碰撞方案介绍
桥梁主动防碰撞方案是一种用于监控水面船只、保护桥梁安全的预警报警系统,它由一系列传感器、采集设备、通信设备、后端管理设备组成,包含数据平台、设备层、业务模块、应用系统等多个桥梁防撞信息化基础模块,能够准确的将前端感知数据采集入库并自动汇总分析,及时发出预报预警,用户可通过系统平台实时掌握跟踪船舶的航行情况并作出管理决策。
传统的桥梁防碰撞技术
1、红外热成像:红外热成像根据目标辐射热量形成图像进行探测与识别,夜间效果好但易受大气影响。
2、激光雷达:激光雷达通过短激光探测三维距形,高精度但环境适应差,极端天气下识别能力下降。
3、智能视频:智能视频利用影像识别获取视觉信号,直接观测目标但探测距离和识别效果在100米外下降,易受环境影响产生误报。
综合来看,传统的桥梁防撞技术在实际工作中会遇到易受外界环境影响、探测范围小、无法防遮挡等问题。
基于毫米波雷达的桥梁主动防碰撞预警方案

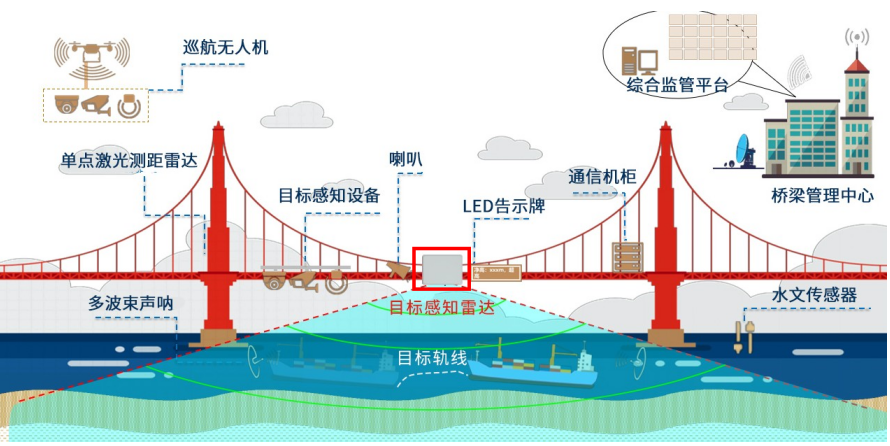

基于毫米波雷达的桥梁智能防碰撞预警系统,具有全天时全天候、覆盖范围远、目标信息丰富等优势,可以提前发现远距离的船舶,通过航迹跟踪和管理,实现对船舶各类危险行为提前主动发出预警,提高桥梁、航道运行的安全性,有效避免偏航船舶触碰桥梁造成意外事故。

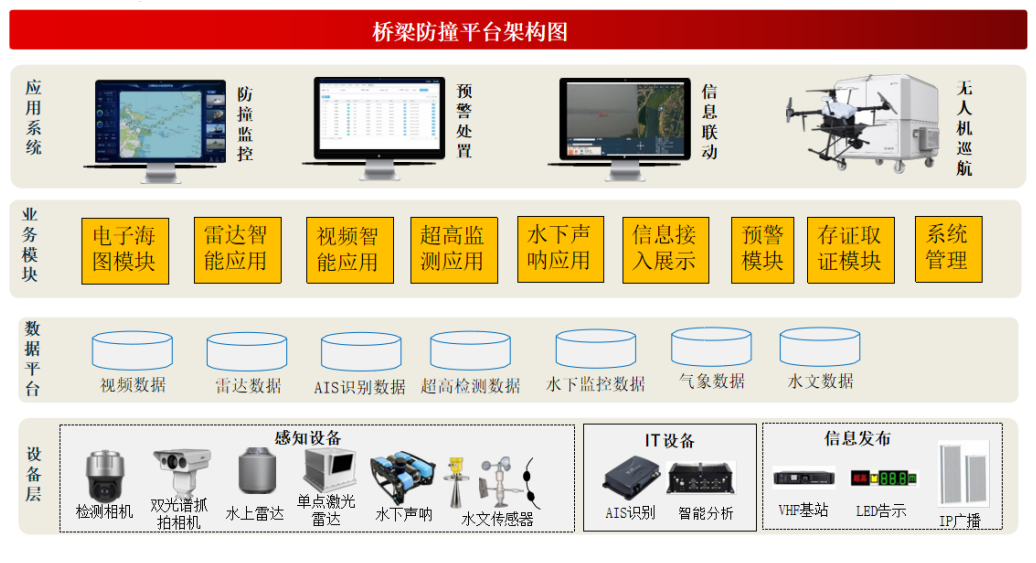

系统架构图

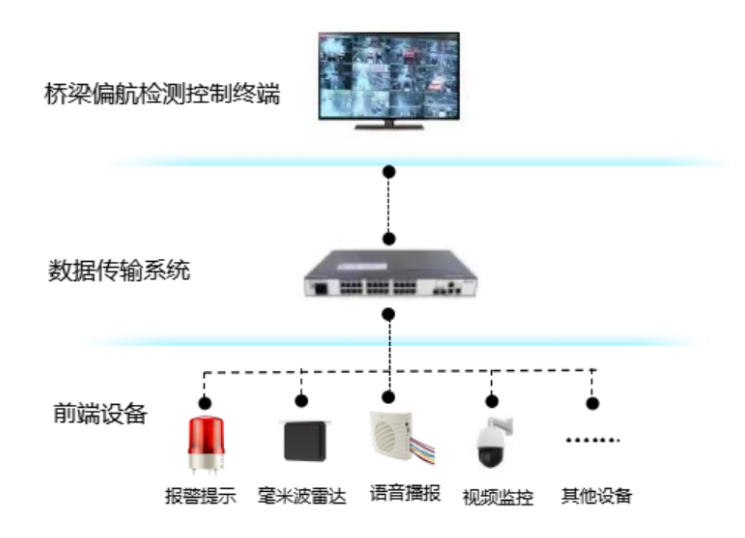

系统组成图
实现偏航检测:值守人员能够准确了解桥区水域实时通航情况,有效引导船舶安全通过桥区水域。一旦发生船舶偏航情况,可通过VHF、AIS、声光报警、大屏显示、电话联系等预警方式通知到船舶采取措施,对其相关行为予以警示提醒,可以有效防范船舶碰撞桥梁事故险情发生。此外,系统还内置了船舶历史轨迹回放、视频抓拍回放等功能,能够对事故的发生进行回溯,清晰还原现场。

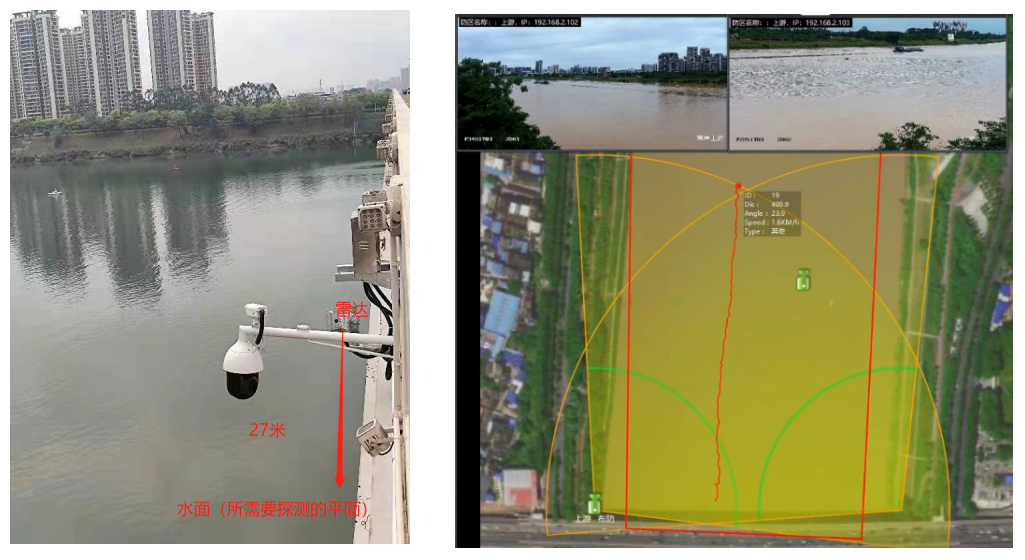

偏航检测

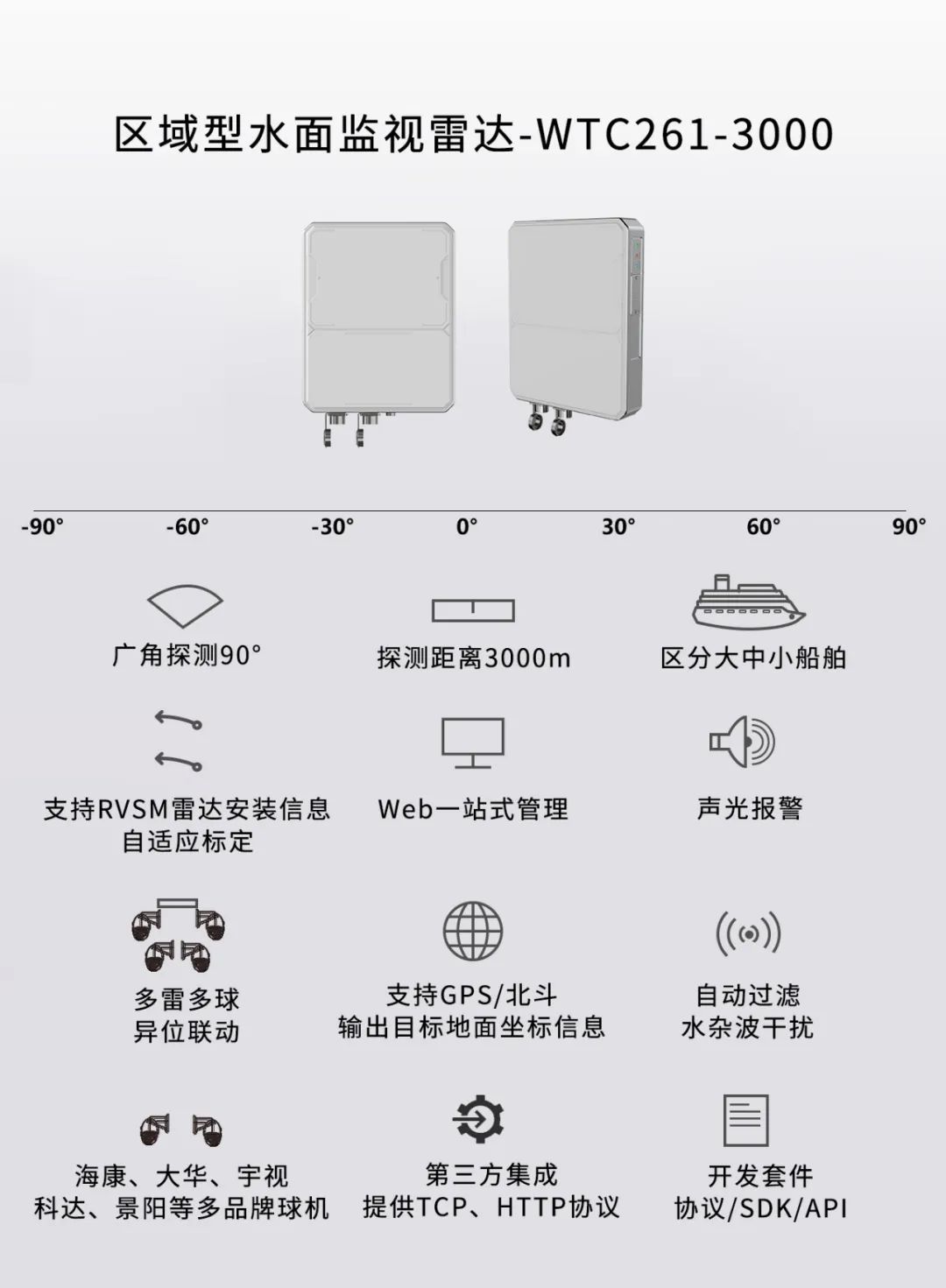

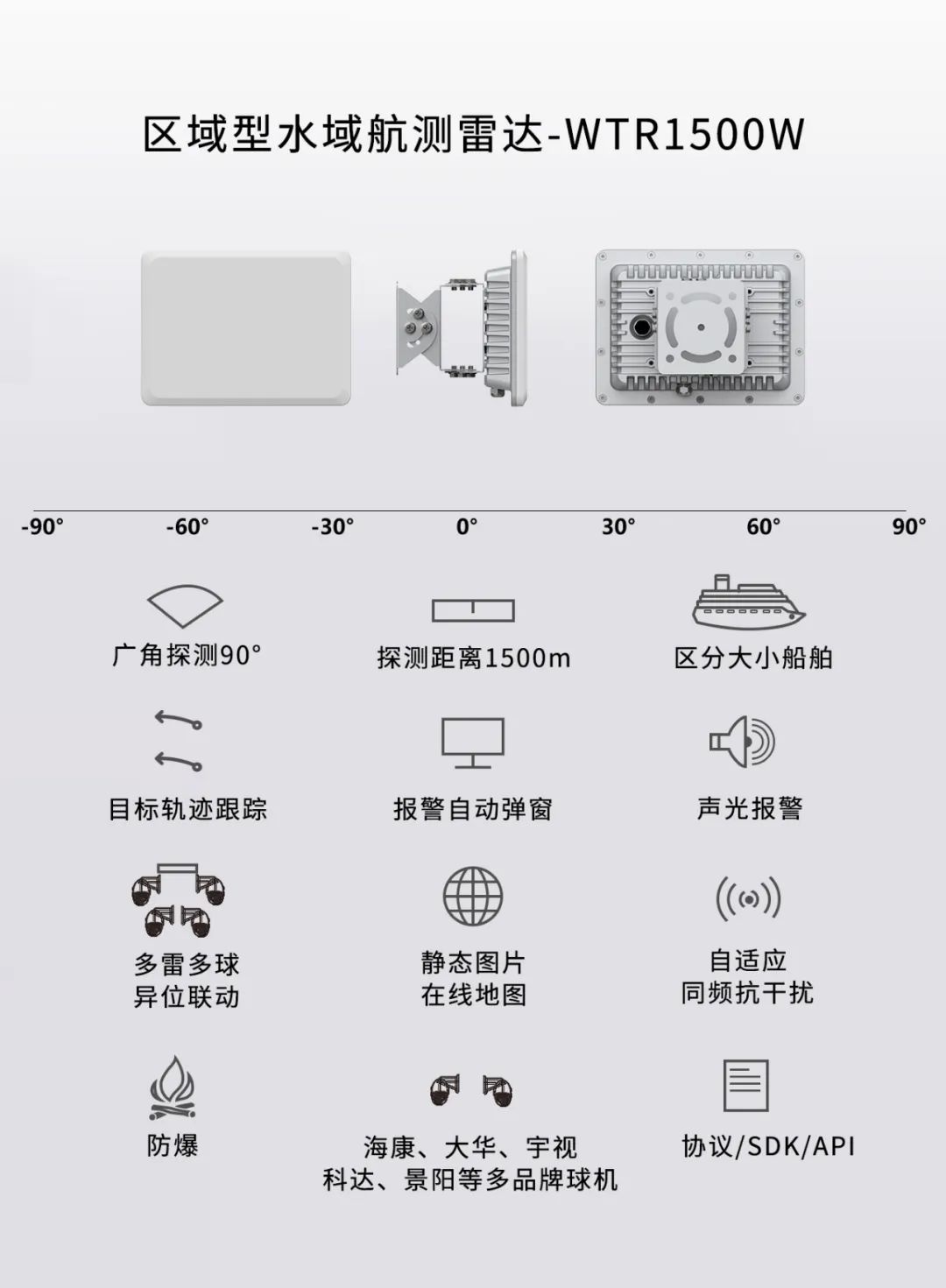

纳雷桥梁防碰撞预警雷达产品推荐
应用实践
纳雷助力广西某客户打造桥梁主动式防船撞预警平台
