守护桥梁安全新利器:纳雷主动式桥梁防碰撞预警达WTR1500W


桥梁防碰撞方案介绍

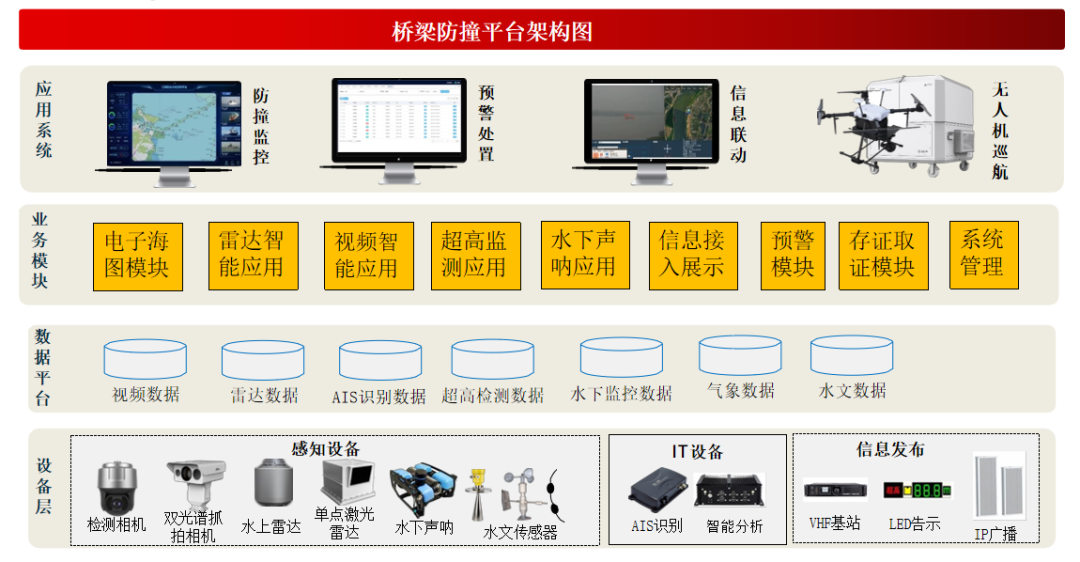

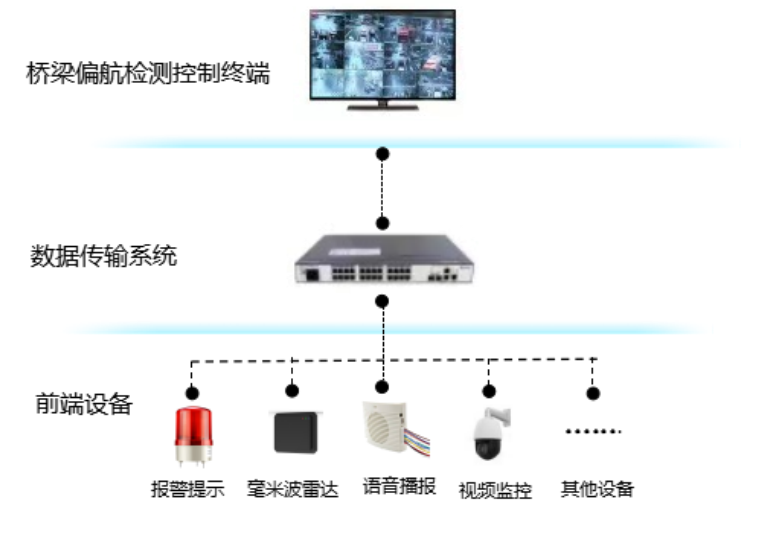

桥梁防碰撞方案是一种用于监控水面船只、保护桥梁安全的预警报警系统,它由一系列传感器、采集设备、通信设备、后端管理设备组成,包含数据平台、设备层、业务模块、应用系统等多个桥梁防撞信息化基础模块,能够准确的将前端感知数据采集入库并自动汇总分析,及时发出预报预警,用户可通过系统平台实时掌握跟踪船舶的航行情况并作出管理决策。


传统桥梁防碰撞技术

1、红外热成像:红外热成像根据目标辐射特性形成热量图像,结合图像处理算法实现对航船的探测与识别。该技术为夜间识别效果好,可清晰探测船舶热源,但易受大气影响衰减,雾、雨、烟尘会衰减热成像强度,且易受遮挡影响,物体表面有遮挡或有光线反射,难以准确获取物体。

2、激光雷达: 激光雷达发射短时间宽谱激光脉冲,照射目标区域,通过测距原理获取目标三维信息,结合图像及其他数据,实现对航船的探测和识别。该技术可实现高精度测距,但环境适应性差,大雨、大雾、大雪等天气下,探测距离会大幅衰减,且成本较高,精密机械结构,价格昂贵。

3、智能视频:摄像头通过成像原理和图像处理算法获取目标视觉信,配合其他传感器可实现对航船探测与跟踪。该技术图像效果好,可直接获取目标的视觉信息,但探测距离有限,超过100米目标识别率下降,且易受天气、外部环境、能见度等因素影响,产生误报漏报。

综合来看,传统的桥梁防撞技术在实际工作中会遇到易受外界环境影响、探测范围小、无法防遮挡等问题。


基于毫米波雷达的桥梁主动防碰撞预警方案

基于毫米波雷达的桥梁智能防碰撞预警系统,具有全天时全天候、覆盖范围远、目标信息丰富等优势,可以提前发现远距离的船舶,通过航迹跟踪和管理,实现对船舶各类危险行为提前主动发出预警,提高桥梁、航道运行的安全性,有效避免偏航船舶触碰桥梁造成意外事故。

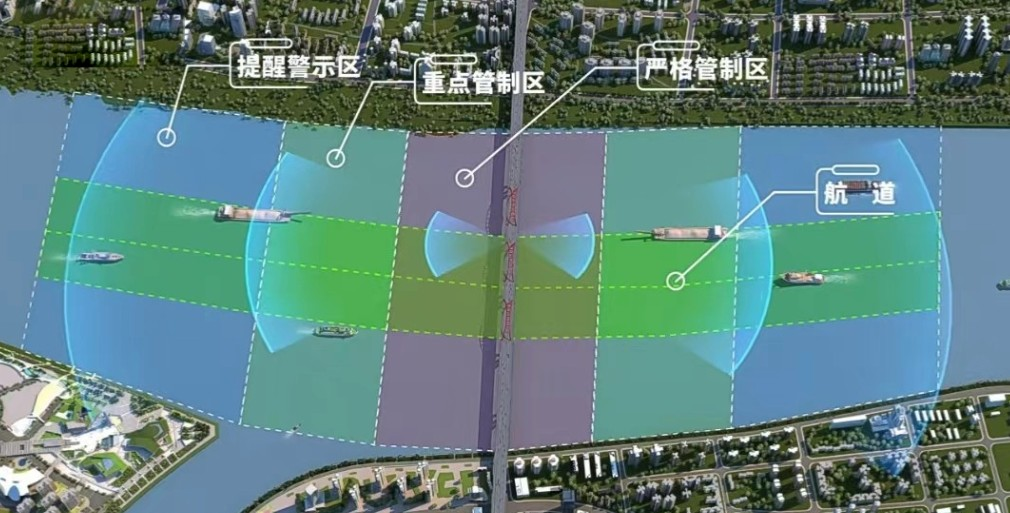

值守人员能够准确了解桥区水域实时通航情况,有效引导船舶安全通过桥区水域。一旦发生船舶偏航和超高情况,可通过VHF、AIS、声光报警、大屏显示、电话联系等预警方式通知到船舶采取措施,对其相关行为予以警示提醒,可以有效防范船舶碰撞桥梁事故险情发生。此外,系统还内置了船舶历史轨迹回放、视频抓拍回放等功能,能够对事故的发生进行回溯,清晰还原现场。

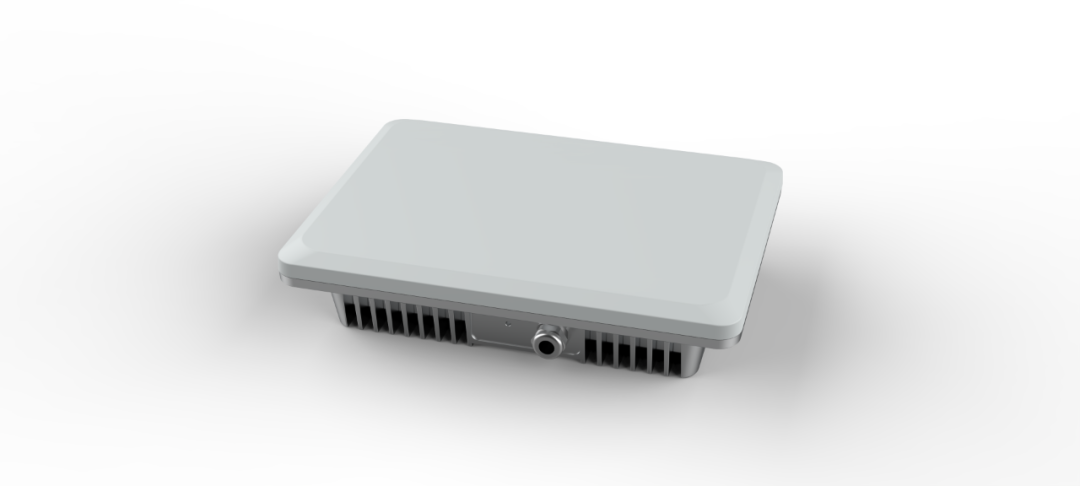

桥梁卫士--纳雷WTR1500W桥梁防碰撞预警雷达

WTR1500W是纳雷科技研发的一款K波段宽波束区域型水域航测雷达,采用FMCW调制模式,运用TBD、PDA、JPDA、MIMO、MTD、STAP、EKF以及微多普勒感应、基于神经网络建立雷达环境认知思想、收发一体化等多种先进技术,能够高精度地检测运动目标的距离、角度信息,有效滤除水波误报,具有灵敏度高、检测范围广、环境适应力强、探测准确、易于集成、性能稳定、性价比高等特点。通过发现和识别非法入侵警戒范围内的目标来提供预警功能,可为重要设施场所的周边环境提供全天时、全天候的安全保障与航迹监控,广泛应用于桥梁防撞、航道卡口、内河禁捕鱼监控、港口码头、海洋牧场、海上平台、海上风电等场景。

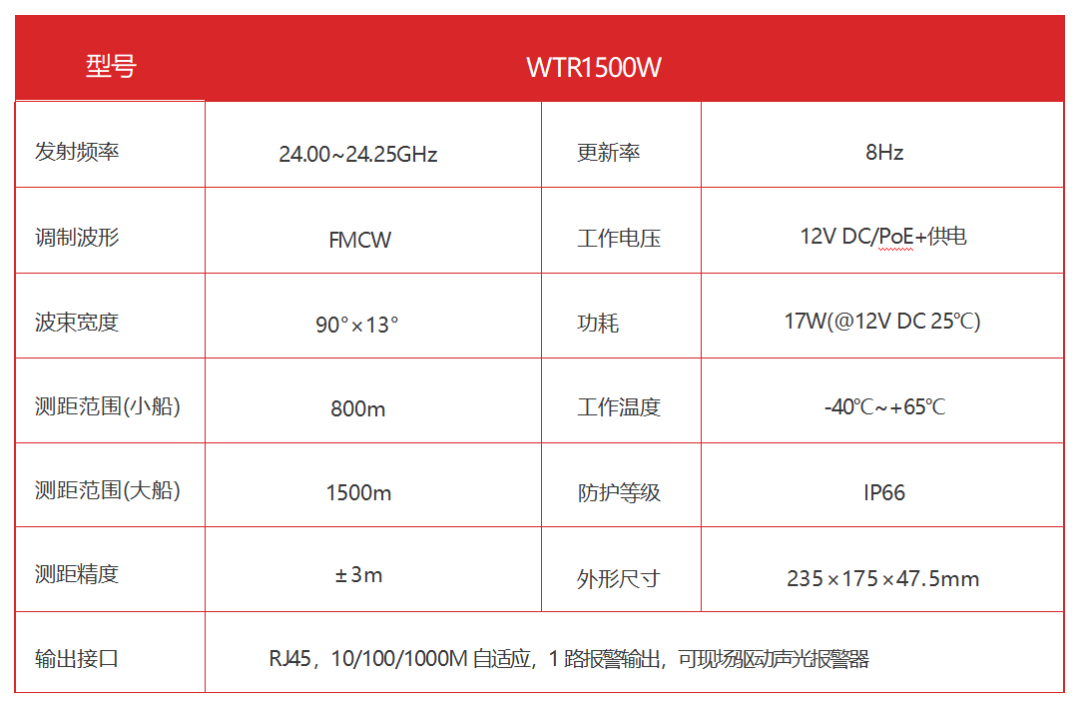

产品参数



产品亮点


1)全天时全天候
IP66防护,适应雨雪、雾霾、沙尘、烟等各种恶劣天气,满足7x24h实时防护。


2)主动预警、立体防护

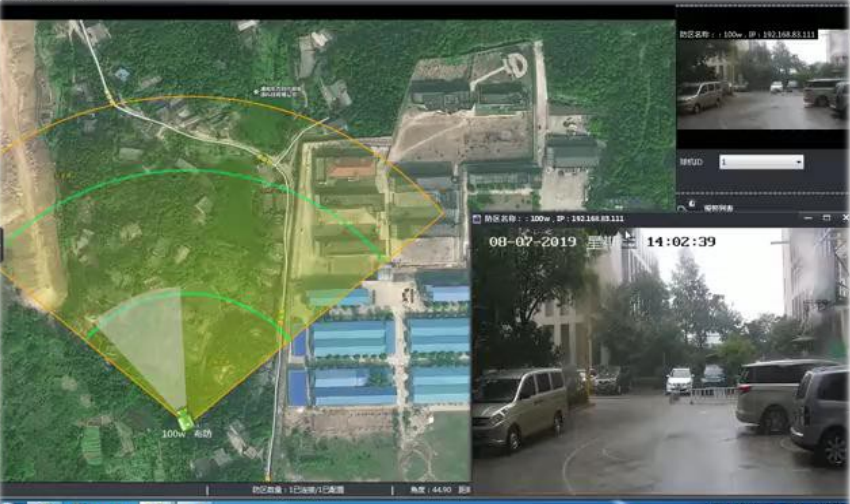

雷达主动预警,联动视频报警,实时锁定目标,录制报警信息,接入控制中心,对偏航、越界,驶入非通航区进行预警、告警。


3)智能可靠

  • 广角探测90度,最大探测范围1500m,测距精度±3m,可实现大水域、小船舶的精准探测。
  • Web一站式管理,即插即用,无需配置,可智能一键切换晴天、雨天、桥梁等场景,操作非凡便捷。
  • 防遮挡,可探测故意遮挡雷达的行为,并发出警报。

4)低虚警率
  • 环境学习、剔除虚警:认知雷达技术将脑科学和人工智能融入雷达系统,赋予了雷达系统感知环境、理解环境、学习、推理并判断决策的能力,使雷达系统能够适应日益复杂多变的电磁环境,从而提高雷达系统的性能。

  • 风雨天气下虚警抑制:通过算法优化降低风雨天气下的虚警率。

  • 自动过滤水杂波干扰:通过算法自动过滤水面杂波,防止杂波干扰产生误报。


5)RVSM快速融合,无缝隙集成

  • 良好的兼容性:支持海康、大华、宇视、科达、景阳等主流10+品牌球机,兼容多种数据库,支持RTSP 标准。
  • 丰富的API接口:提供标准的SDK接口支持MODBUS、ONVIF等国际通行协议。
  • 无缝隙集成:向第三方平台提供协议文档支持,可支持TCP、HTTP等多种通信方式,灵活的接口使客户集成更方便。

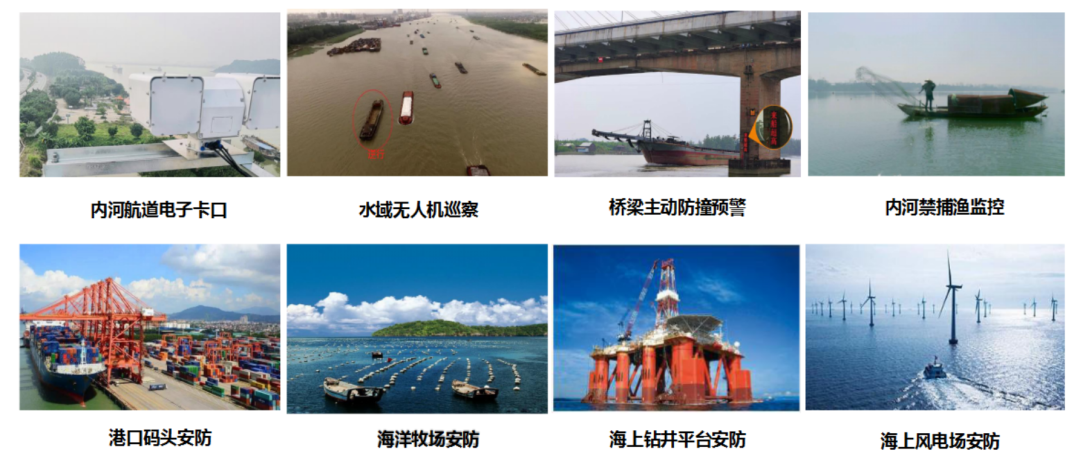

应用场景
