引领水位监测新潮流:WTR10高精度水位计雷达

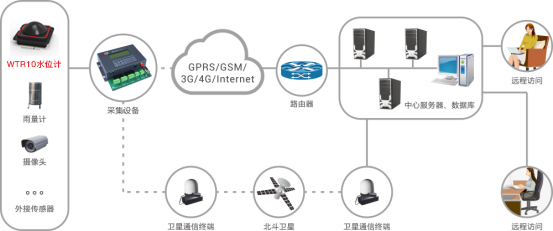

水位监测方案是一种预警系统,用于监控河流水位状况,它包含传感器、采集设备、通信设备、管理设备等,有用户管理、水文信息管理、预报预警等模块。它能采集入库并分析前端感知数据,及时发出预报预警,用户可通过该系统实时掌握河流水文状况和作出管理决策。




传统水位监测主要技术

1、超声波水位计:采用超声波测量技术,为非接触式测量,对外输出模拟信号或数字信号。该技术为非接触式测量,安装方便,几乎不受外界温度、湿度等环境条件的限制。但测量精度低,受外界温度、湿度等环境条件限制较多,和待测对象之间不能有异物隔挡。

2、压力式水位计:投入式压力水位计,核心多采用硅压阻式,对外输出模拟信号或数字信号。该技术发展时间早,技术成熟,测量精度高,但需要将水位计固定到水下,安装与后期维护麻烦。

3、气泡式水位计:通过压强平衡来达到测量目的,对外输出模拟信号或数字信号。该技术几乎不受待测水位站点与气泡水位计主机位置距离的限制,测量精度高,维护方便,但同样需要将气容固定到水下,安装与后期维护麻烦。综合来看,传统的水位监测技术在实际工作中会遇到精度较低、难集成、安装复杂、易受外界环境影响等问题。



引领水位监测新潮流:WTR10高精度水位计雷达

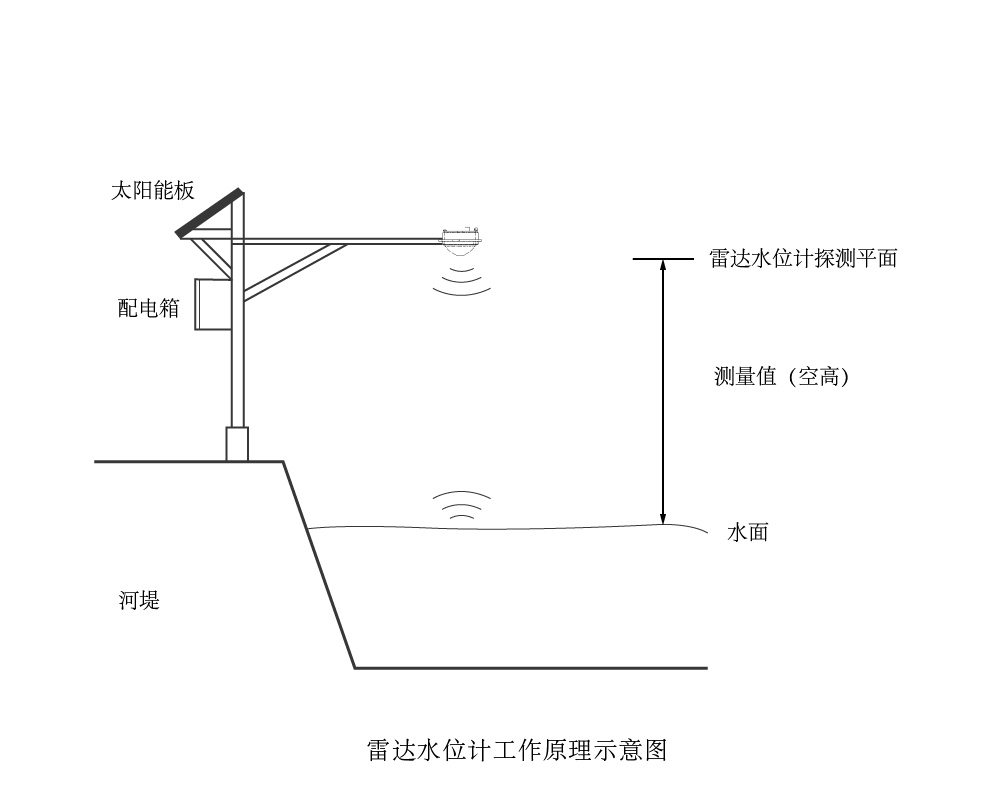

水位计雷达工作原理:雷达内置的发射机会发射频率在毫米波段的高频电磁脉冲,当电磁脉冲遇到水体表面时,部分信号会被反射回毫米波雷达,雷达内置的接收机会接收这些反射回的毫米波信号。通过分析反射信号的频率变化,可以精确判断水体表面与雷达的距离,即水位高度,同时,也可以分析水面波动状态,获取水流及液面动态参数信息,为水利调度提供准确水位数据支持。通过对历史和实时水位数据进行统计分析,可以判断水位变化趋势并发出预警,提高防涝体系的预警响应能力。






WTR10水位计雷达是纳雷科技自主研发的一款60GHz雷达传感器模组,采用FMCW技术和透镜天线设计,测量距离0.1~30m,10m内测量精度3mm,波束角度为6°*6°,可有效的过滤应用环境中的杂波干扰,产品功耗低(低功耗模式0.15W),测量结果精准稳定,可采用太阳能供电,轻量化设计(模块尺寸42×62×62mm),不受温度、气压、泥沙、灰尘、河流污染物、水面漂浮物、空气等环境因素的影响,具备良好的可靠性、易用性,可满足江河、湖泊、潮汐、水库等多领域应用需求。

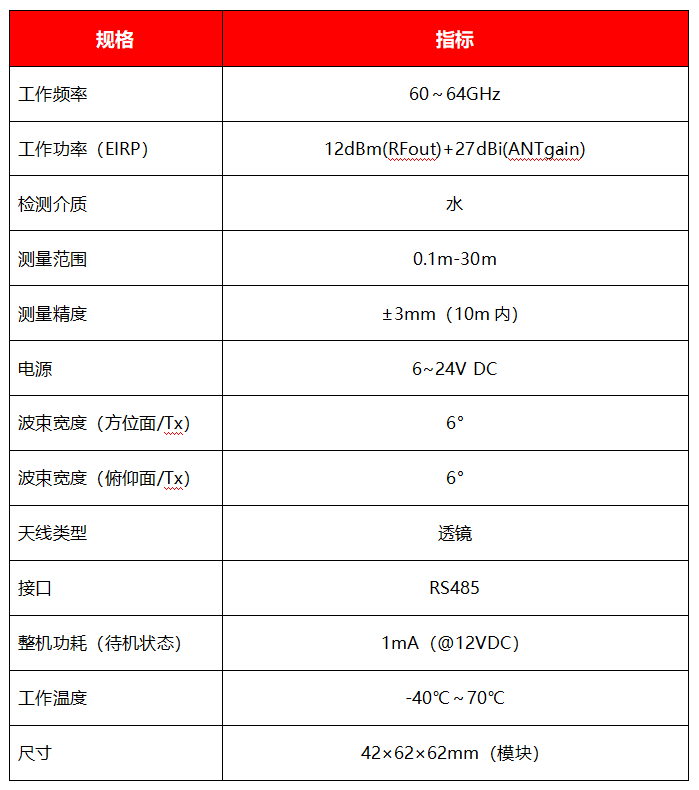

产品参数


产品亮点

◆ 低功耗,更节能:采用低功耗芯片,休眠模式下电流仅1mA,可以显著降低设备自身能耗,从而给客户带来电力节省,降低客户的运行成本。

◆ 高精度,强性能:测量精度高,已获水利部水文仪器及岩土工程仪器质量监督检测测试中心测试报告。

◆ 易集成:工业应用标准Modbus协议,支持多个设备快速接入物联网平台,并转发到远程网络,实现数据采集、全天候检测。

◆ 丰富的产品形态:模块产品形态下用户可自定义外壳设计,整机产品形态下用户可直接使用,不同的产品形态可满足用户的多样化需求。

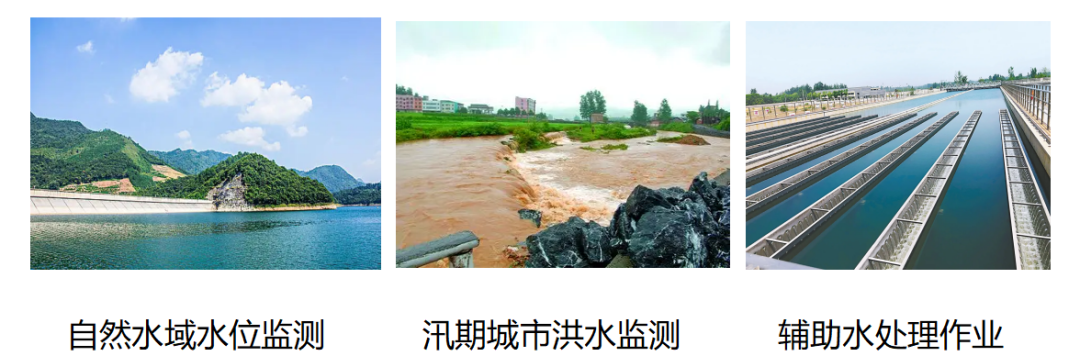

应用场景
