iMage V系列SR75-4D高分辨成像雷达

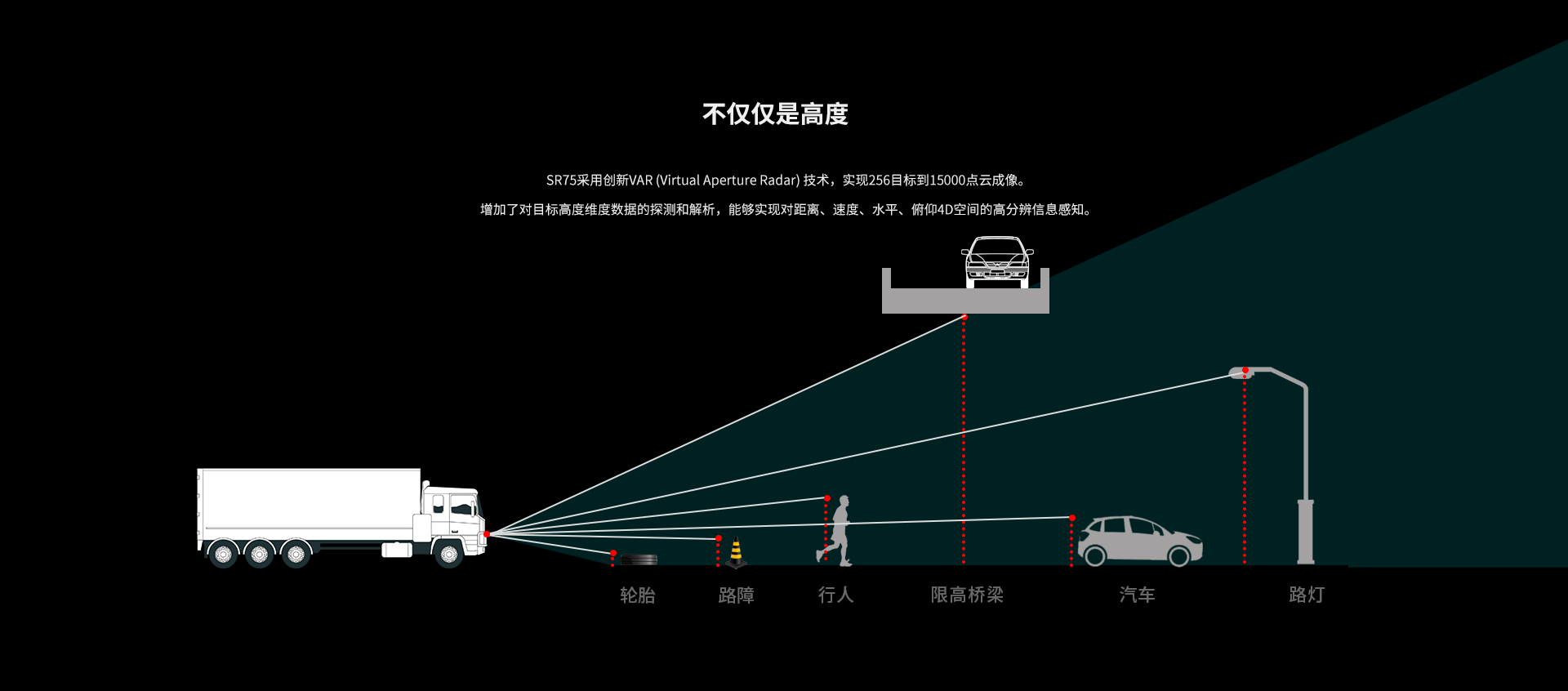

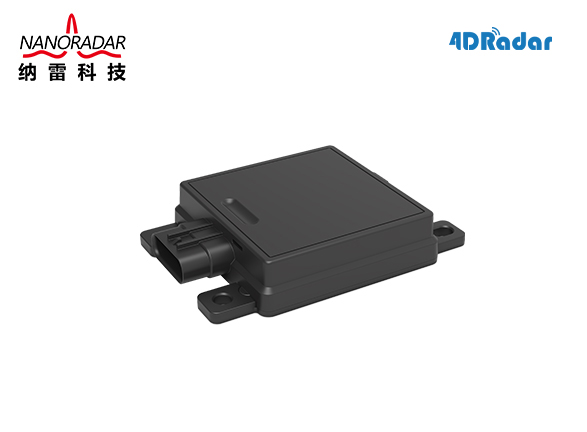

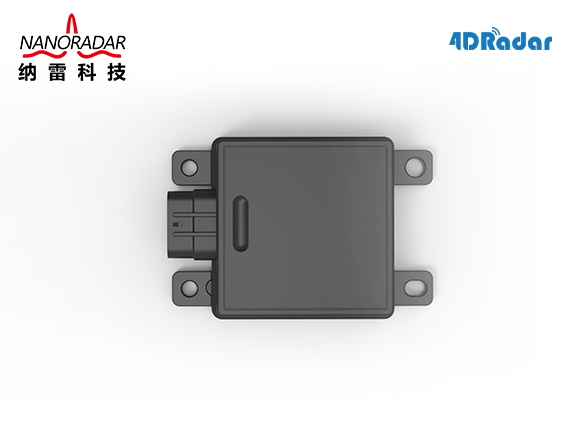

iMage V系列SR75 是纳雷科技为低速车辆应用定制的一款高精度 4D 点云环境感知 毫米波避障雷达。SR75 采用独特的天线设计,增加了对目标高度维度数据的探 测和解析,能够实现对距离、速度、水平、俯仰 4D 空间的高分辨信息感知。 SR75 据有超高的分辨率,可以准确地解析目标的轮廓、类别和运动状态等。 SR75 体型小巧(105.2×72×19.5mm)、测量距离远(40 米)、集成的外设接口 (CAN-FD 接口),具有慢速前向防碰撞功能。

所属系列:

77GHz MMW radar

应用场景:

可以满足急剧增长的特种车前向 或后向倒车安全辅助驾驶需求,也可以满足机器人的各类避障需求。产品应用于无人清扫车、环保车、驾培车、矿车等低速车辆使用场景。

基础特征:

工作于77GHz波段 精确检测运动目标的运动方向、距离、速度、角度 探测距离40m,覆盖角度150° 实现1500点云/帧成像 识别目标高度信息 防护等级IP67
参数 条件 最小值 典型值 最大值 单位
系统特性
发射频率   76   77 GHz
发射功率(EIRP) 平均    21   dBm
调制方式   FMCW
更新率     100   ms
功耗 @12V DC 25℃   2.5   W
通信接口   CAN 500kbit/S
测距特性
测距范围   0.1   40 m
距离分辨率      0.1   m
测距精度     ±0.05   m
测速特性
测速范围   -18   +18 m/s
速度分辨率      0.25   m/s
速度精度     ±0.12   m/s
测角特性
测角范围     150   deg
多目标检测特性
每秒点云数量     15000
天线特性
波束宽度/TX 方位面(FoV)   120   deg
俯仰面(FoV)   30   deg
其他特性
工作电压
 12
V DC
防护等级   IP67
产品应用
